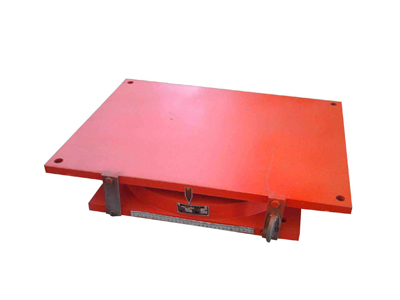

钢结构连廊支座

钢结构连廊支座是应用在与主体结构相连接的连廊结构之中,支座可承受20%支座反力的水平力,当发生地震时,不锈钢板间滑动消能,然后阻尼橡胶产生阻尼耗能,使支座沿连廊纵横方向,均能产生减震消能作用。本产品有消能减震,柔性减震,刚性减震三道设防,可使连廊在地震,强风等自然灾害的作用下,不会发生破坏和塌落,保障人们的生命和财产安全。
连廊支座支座按性能可分为:
固定支座,仅具有竖向转动性能,代号为GD。
单向活动支座,具有竖向转动和单一方向的滑移性能,代号为DX。
双向活动支座,具有竖向转动和纵向与横向滑移性能,代号为SX。
1、竖向承载力:支座按承载力的大小分为31级,支座设计承载力允许超载10%。
水平承载力:固定支座水平各方向和单向活动支座非滑移方向的水平承载力,可承受支座设计承载力的20%。
支座允许转角0.02rad.用户可根据自己的需要来选用合适的产品。
2减震原理:主要是当支座水平力大于支座设计竖向承载力的20%后,消能板开始滑移,起到道隔震效果,然后阻压圈发挥第二道阻尼效果,支座起到抗震作用,当地震冲击波超过一定极限时,该支座的刚性抗震起到第三道抗震效果。
连廊支座的安装细则:
采用本系列支座时,墩台部位的混凝土标号不得低于C35,特殊情况需征得设计单位同意。下支座板四角用钢楔块调平,并使下支座板底面高出墩顶面20~50㎜,找正支座纵横向中心线位置,使之符合设计要求.用环氧砂浆灌注地脚螺栓及支座底面垫层,也可采用焊接方式.
支座的安装高度应符合设计,要保证支座支承平面的水平平整,支座支承平面四角高度差不得大于2㎜.
下连接板在建筑整体完工后予以拆除,以防约束楼体的正常位移要求,然后及时安装滑动支座的防尘罩.
支座出厂时,已由厂家将支座调平,并拧紧连接螺栓以防支座在安装过程中转动和倾覆.支座可根据设计需要预设转角及位移量,需用户在订货时提出转角及位移量的要求,由生产厂家在装配时预先调整好.
连廊支座的养护:
1、支座使用期间就定期每查一次、保养一次。
2、检查支座与上、下连接件是否有破坏,检查螺栓是否剪断或松动,焊缝是否开裂等。
3、检查防尘罩内积尘情况,并清除灰尘。
4、检查橡胶密封圈有无龟裂和老化现象。
5、旋动固定螺母,清洗干净后重新上油,以免锈死。
6、检查支座本身高度变化,此变化反应聚四氟乙烯板的磨耗状况,当高度变化超过5㎜时应大修。
7、检查防锈漆完好程度,如有脱落应用砂布磨出钢体并呈现出金属光泽后重新上漆。
8、特殊情况发生后(如地震、破坏性大风等),应及时检查上述内容。
